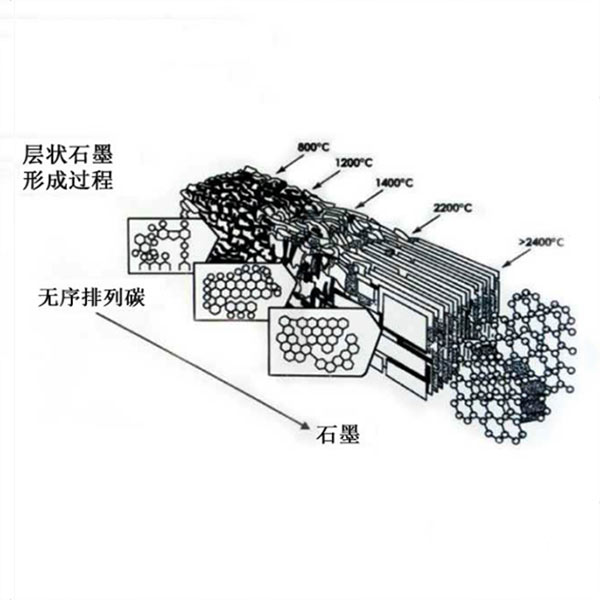

一般來說碳的利用率取決于，鐵液含碳量的增減，還和碳前鐵液的溫度有關。粒度太細容易燒損，太粗加入后浮在鋼液表面，不容易被鋼水吸收。針對感應電爐的顆粒度在0.2-6mm，其中鋼和其他黑色金屬顆粒度在1.4-9.5mm，高碳鋼要求低氮，顆粒度在 0.5-5mm，等等具體需要根據具體的爐型冶煉工件的種類等等細節具體判斷和選用。增碳劑價格顯示鑄件時能夠對含碳量的影響程度。

爐外增碳：

(1)包內噴石墨粉

選用石墨粉做增碳劑，吹入量為40kg/t，預期能使鐵液含碳量從2%增到3%。隨著鐵液碳含量逐漸升高，碳量利用率下降，增碳前鐵液溫度1600℃，增碳后平均為1299℃。噴石墨粉增碳，一般采用氮氣做載體，但在工業生產條件下，用壓縮空氣更方便，而且壓縮空氣中的氧燃燒產生O,化學反應熱可補償部分溫降，而且CO的還原氣利于改善增碳效果。

(2)出鐵時使用增碳劑

可將100―300目的石墨粉增碳劑放到包內，或從出鐵槽隨流沖入，出完鐵液后充分攪拌，盡可能使碳溶解吸收，碳的回收率在50%左右。

用于鑄造，鑄鐵、鑄鋼，鑄件會有對碳的一個要求，那么增碳劑顧名思義就是來增加鐵液中的碳含量，又比如說，在熔煉中常用爐料為生鐵、廢鋼、回爐料，生鐵的碳含量高，但是卻采購價格相對廢鋼來說是要高出一節的，所以增加廢鋼投放量，降低生鐵投放量，加增碳劑，能起到一定的降低鑄件成本的作用。

鑄造用增碳劑的時候，可大幅度增加廢鋼用量，減少生鐵用量或不用生鐵。下面是一些步驟

1.鐵液過熱溫度：增碳劑大量吸收一般在1420度以上，所以鐵液過熱溫度不能太低，一般溫度在1500-1550度。此時增碳劑在其各種化學物基板上分解，鑄件力學性能能達到較好的。

2.時間的把握：增碳劑的吸收率與時間的延長成正比，一般在高溫保溫10分鐘左右就能完全吸收。

3.鐵液的攪拌程度：增碳劑與鐵液接觸表面積增大。吸收率又快又高，因此，正常情況下增碳劑應在熔煉前加入，鐵液表面加入或吊包加入效果非常理想。

鑄造增碳劑就需要清楚，使得金屬含碳量增加能夠增加廢鋼的投放量，一定程度上減少了鑄件的成本。在工業生產的環境當中，壓縮空氣使得空氣中的氧氣燃燒產生一氧化碳，生成的一氧化碳作為還原氣能夠起到增碳的效果。在反應過程當中適當調節溫度也能夠有較好的增碳效果，生鐵當中的碳含量上升的話，可以減少生鐵的投放量。
